Nitpicker: Das kamerabasierte Zählsystem
für anspruchsvolle Kommissionieraufgaben
LEISTUNG
Schnelles und effizientes Zählen von Kleinteilen
Das Zählen von Produkten oder deren Einzelteilen ist eine alltägliche Aufgabe, die in den meisten Unternehmen manuell oder mithilfe von Zählwaagen durchgeführt wird. Ob bei der Lagerung, dem Versand, der Montage oder der Inventur: Innerhalb vieler Arbeitsabläufe treten Zählprozesse auf, die oft ineffizient und ungenau sind. Insbesondere bei Teilen mit geringen oder schwankenden Gewichten und in Umgebungen mit Vibrationen oder Luftbewegungen kommen herkömmliche Zählwaagen schnell an ihre Grenzen. Ihr mobiler Einsatz, z.B. auf einem Rollwagen, ist in den meisten Fällen undenkbar. Unsere kamerabasierte Zählmaschine ist völlig unabhängig vom Teilegewicht und bietet für all diese Fälle eine zuverlässige Lösung, ohne ihren Geldbeutel für die Anschaffung oder ihre Geduld bei der Konfiguration unnötig zu strapazieren. Korrektes Zählen ist ein Qualitätsmerkmal — und kann Ihnen bares Geld und Ärger mit Kunden ersparen.
Unser Produktflyer enthält alle Informationen auf einen Blick.
Fragen?
Kontaktieren Sie uns! Gerne beweisen wir Ihnen die Eignung unseres Systems für Ihre Teile. Senden Sie uns einfach Muster zu oder Sie kommen persönlich vorbei.
Verwendung
Leicht verständliche Bedienung
1.
Ein Teil wird aus der Liste mithilfe des verbauten Touchscreens oder eines Barcode-Scanners ausgewählt.
2.

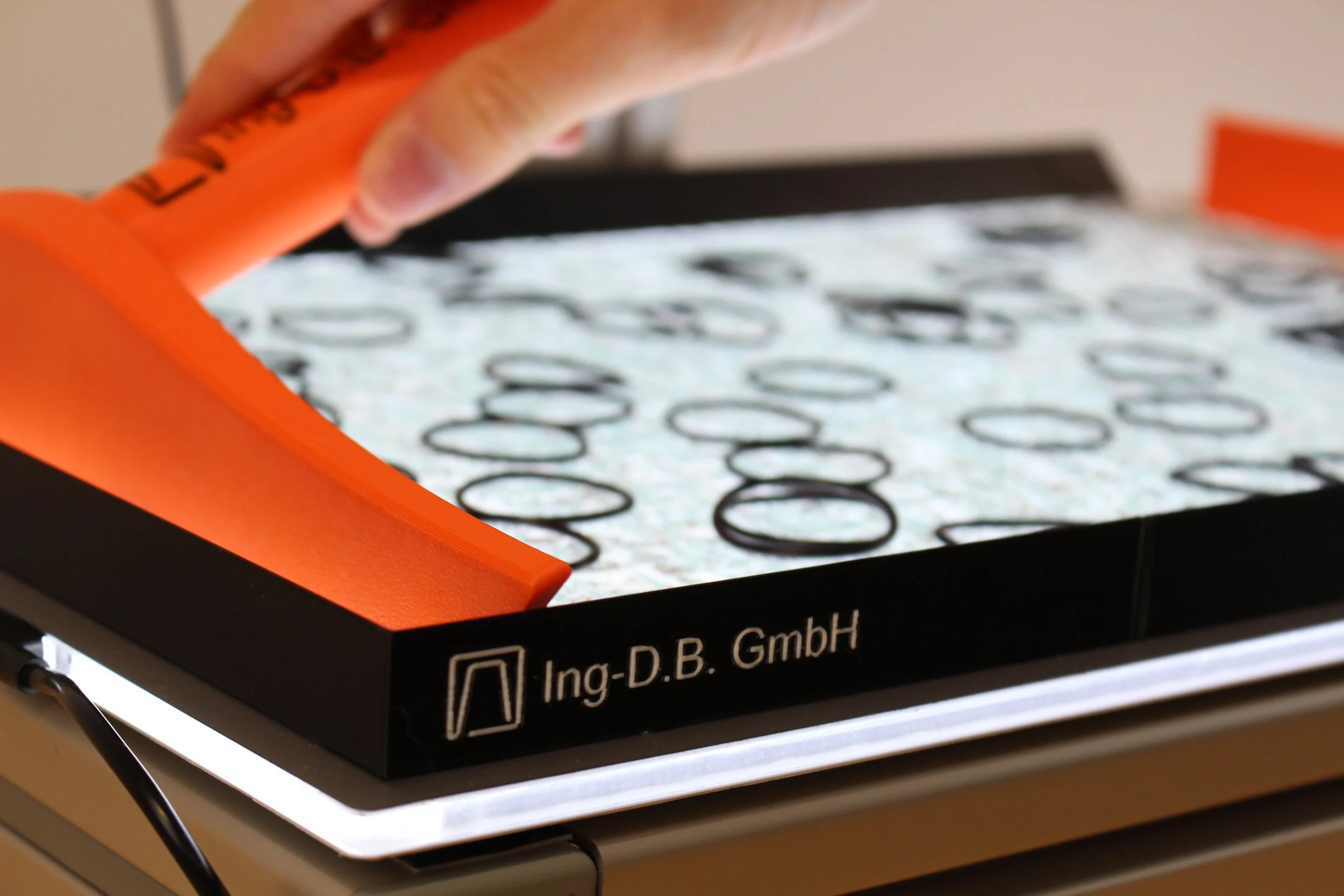

Die zu zählenden Teile werden auf der Leuchtplatte verteilt. Das System bestimmt kontinuierlich die vorliegende Teileanzahl. Je kleiner Gruppen aneinander liegender Teile sind, desto genauer ist das Ergebnis. Auch überlappende Teile werden aber in Grenzen richtig gezählt.
3.
Die Teile werden von der Leuchtplatte entnommen und zum Beispiel in Kartons gefüllt. Unsere optional erhältlichen Werkzeuge und Anbauteile für die Zählmaschine helfen Ihnen dabei, diesen Prozess so effizient wie möglich zu gestalten.
Einrichtung
Ihr Weg zum sicheren Zählergebnis
Aufbau
Entnehmen Sie das Zählsystem aus dem Karton und setzen es mithilfe der Aufbauanleitung zusammen. Schließen Sie das System an den Strom an und schalten Sie den PC und die Leuchtplatte auf der höchsten Helligkeitsstufe ein. Nach dem Bootvorgang startet die Software automatisch. Somit sind Sie in wenigen Minuten einsatzbereit.
Kalibrierung
Richten Sie die Kamera mithilfe der Bildvorschau möglichst zentral auf die Leuchtplatte. Mithilfe der “Bildeinstellungen” können Sie den betrachteten Bildbereich auf den erleuchteten Bereich einschränken. Anschließend stellen Sie die Kamera am Objektiv scharf, sodass sowohl Teile in der Mitte als auch am Rand möglichst klar abgebildet werden. Der Funktion “Kalibrierung” der Zählsoftware hilft Ihnen dabei.
Teile anlegen
Mit der automatisierten Einrichtung geht das Anlegen neuer Teilesorten leicht von der Hand. Legen Sie einige Teile auf die Leuchtplatte und öffnen Sie den “Teil anlegen” Dialog. Vergeben Sie einen Namen und klicken auf “Berechnen”. Das System bestimmt daraufhin die optimale Konfiguration.
Tipp: Legen Sie auch beim Einrichten Teile in die Ecken der Leuchtplatte und lassen Sie einige Teile überlappen — genau so wie es im späteren Betrieb auch auftreten kann. Zeigen Sie dem System vorab die möglichen “Problemfälle”.
Baukastensystem
Zugeschnitten auf Ihre Anforderungen
Jedes Unternehmen hat ganz individuelle Bedürfnisse bezüglich des Arbeitsablaufs und der zu zählenden Teile. Unser Baukastensystem ermöglicht es uns Nitpicker für ihren Anwendungsfall optimal zu konfigurieren.
Nitpicker V3
Nitpicker V5
Hardwareauswahl

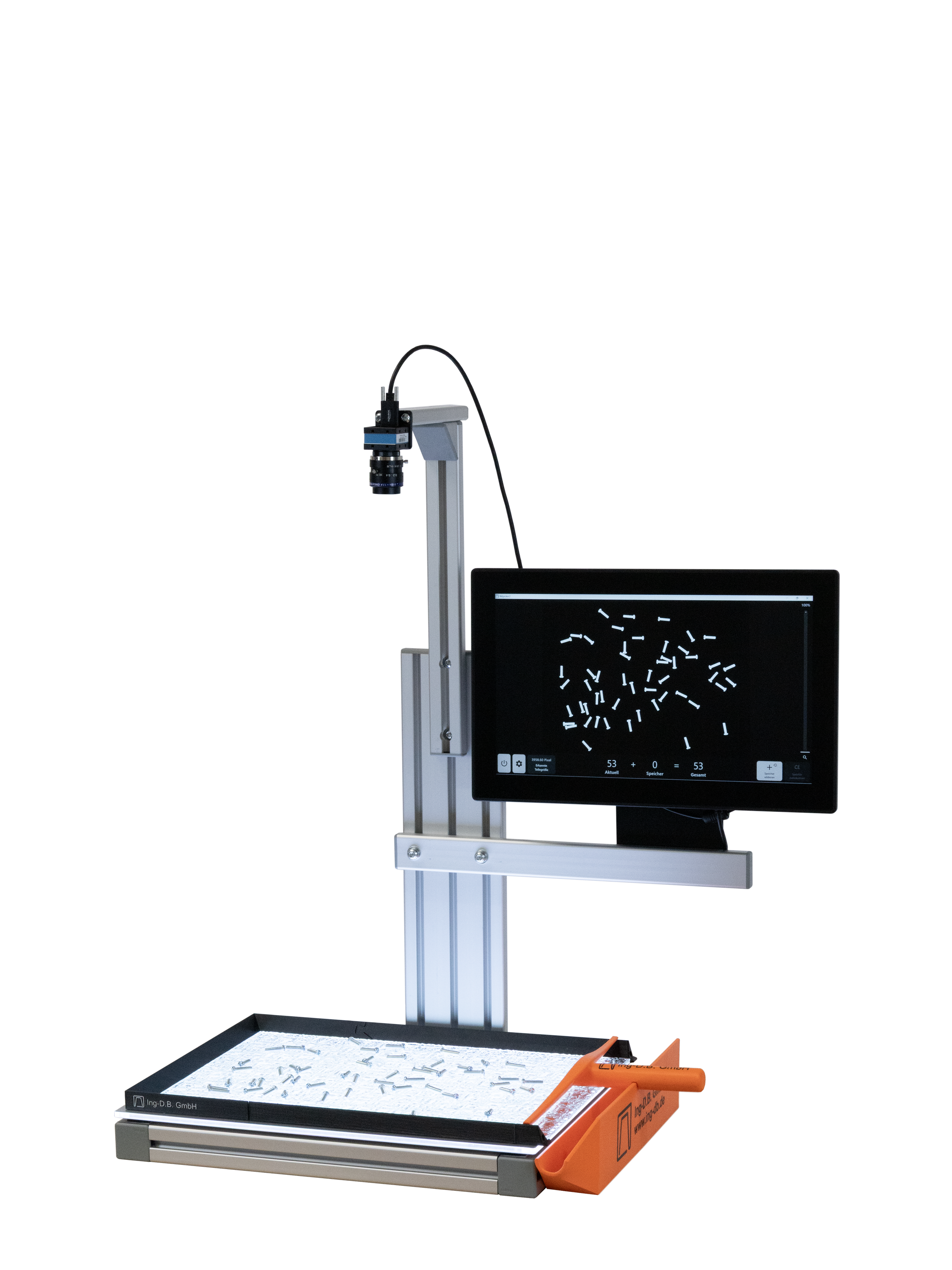

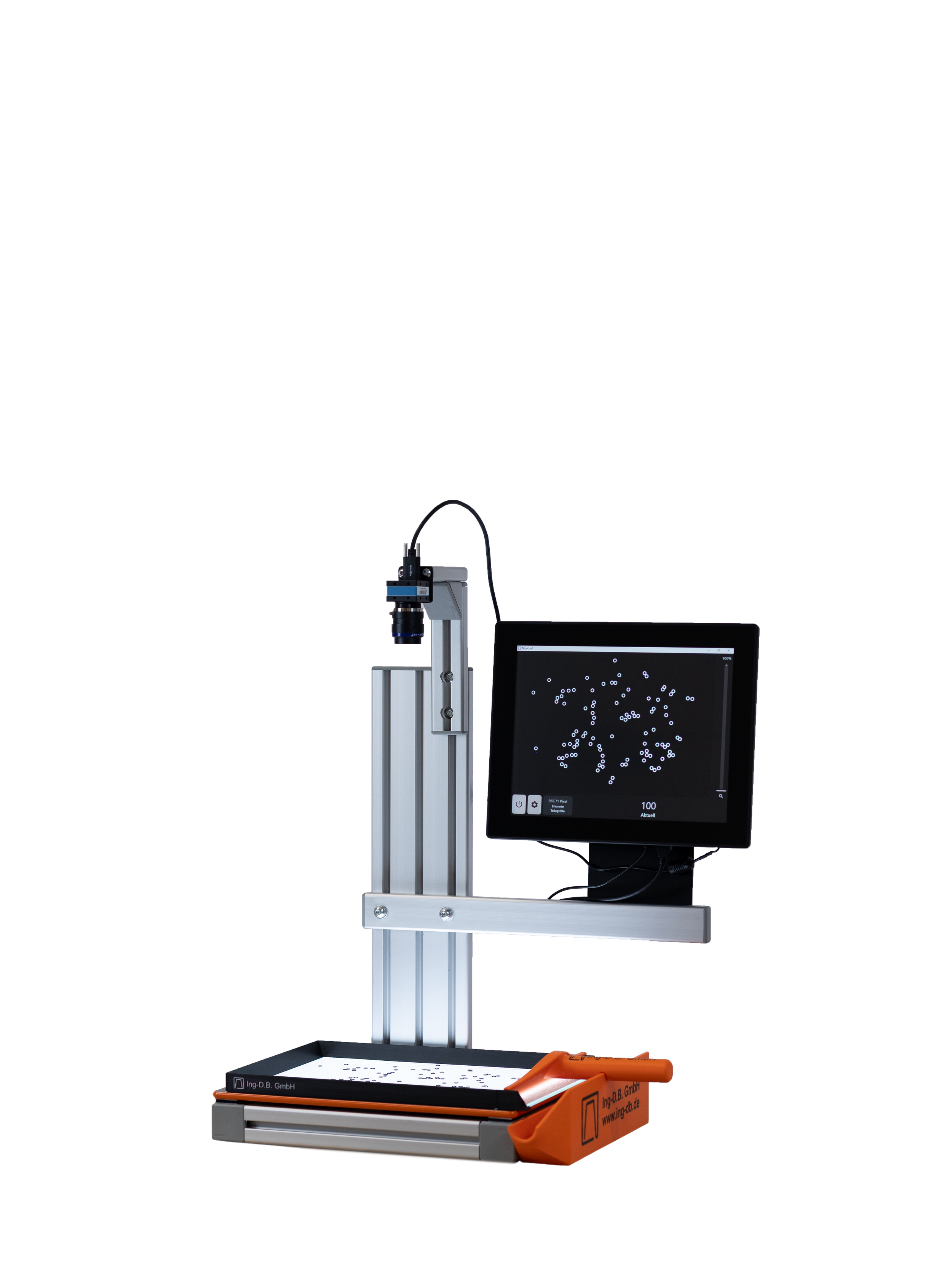

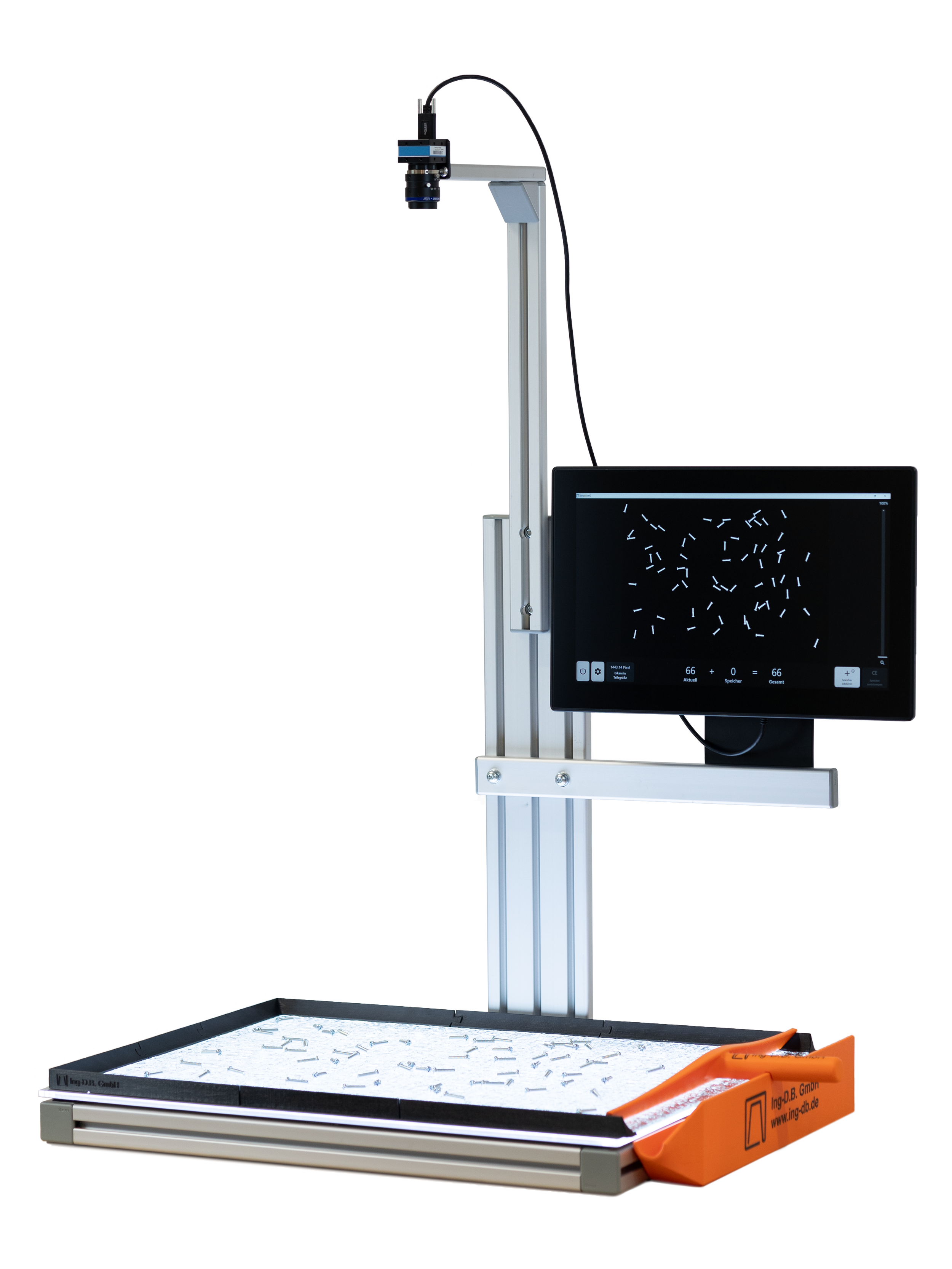

Es existieren zwei Varianten von unserem Nitpicker. Version 3 besteht aus einem RaspberryPi mit Linux Betriebssystem und 7” Touchscreen. Sie eignet sich für den ökonomischen Einstieg in das kamerabasierte Zählen und beispielsweise für den mobilen Einsatz auf einem Rollwagen. Die Version 5 umfasst einen schnelleren Industrie-PC mit Windows 10 Betriebssystem und einem großen 15,6” Touchscreen, der die Eingabe und das Ablesen erleichtert. Außerdem ist eine andere Industriekamera mit einem höherwertigen Objektiv verbaut. Bei beiden Gerätevarianten ist die gleiche leistungsfähige Zählsoftware installiert und es existieren keinerlei Beschränkungen der verfügbaren Features.
Oberfläche
Viele Unternehmen verarbeiten zylindrische oder kugelförmige Teile, die auf der Leuchtplatte oft in eine Ecke rollen. Die strukturierte Glasplatte verhindert dies und sorgt ganz nebenbei für eine bessere Verteilung ohne eine große Gruppenbildung der Teile. Wenn Sie besonders kleine Teile oder zum Beispiel spezielle hygienische Anforderungen haben ist die Strukturierung gegebenenfalls hinderlich. In diesem Fall kann die Strukturscheibe durch eine flache Glasscheibe oder einem anderen transparenten Material Ihrer Wahl im Format DIN A3 ausgetauscht werden.
Werkzeuge und Handhabung
Das schnelle und gleichmäßige Verteilen der Teile auf der Leuchtplatte sowie die einfache Verpackung oder Weiterverarbeitung der gezählten Teile ist essentiell für den effizienten Einsatz unseres Zählsystems in Ihrem Unternehmen. Daher bieten wir zu unserem Zählsystem eine Reihe von Optionen an, die Ihnen die Arbeit erleichtern können. Die Schaufel hilft dabei, Teile aus einem großen Behälter dosiert auf der Leuchtplatte zu verteilen. Mit dem Rechen und der Edelstahl-Schütte werden die gezählten Teile schnell und einfach zum Beispiel in Tüten oder Kartons gefüllt. Durch das Gestell aus Aluminium-Profilen sind Ihrer Kreativität keine Grenzen gesetzt, unser System optimal in Ihr Arbeitsumfeld zu integrieren.
Funktionsweise
Wie wird die Teileanzahl bestimmt?
Zur Abschätzung der Eignung für Ihren Anwendungsfall gehört das Verständnis der Funktionsweise. Wir glauben das unser Zählsystem in fast allen Unternehmen eingesetzt werden kann, aber es ist auch nicht immer die effizienteste Lösung. Wir möchten nur zufriedene Kunden, deshalb das Wichtigste vorweg: Wie eine Zählwaage erkennt Nitpicker keine Teile!
Was sich zunächst wie eine Einschränkung anhört, ist eine unserer Stärken. Viele unserer Kunden arbeiten mit tausenden verschiedenen Teilen. Der Einrichtungsprozess muss daher so schnell und einfach wie möglich sein und sollte auch von Personal durchgeführt werden können, dass nicht wochenlang geschult werden muss. Eine echte Teileerkennung würde einen komplexen Einrichtungsprozesses voraussetzen, bei dem manuell für jedes Teil in jeder Lage individuelle Erkennungsmerkmale definiert werden müssten.

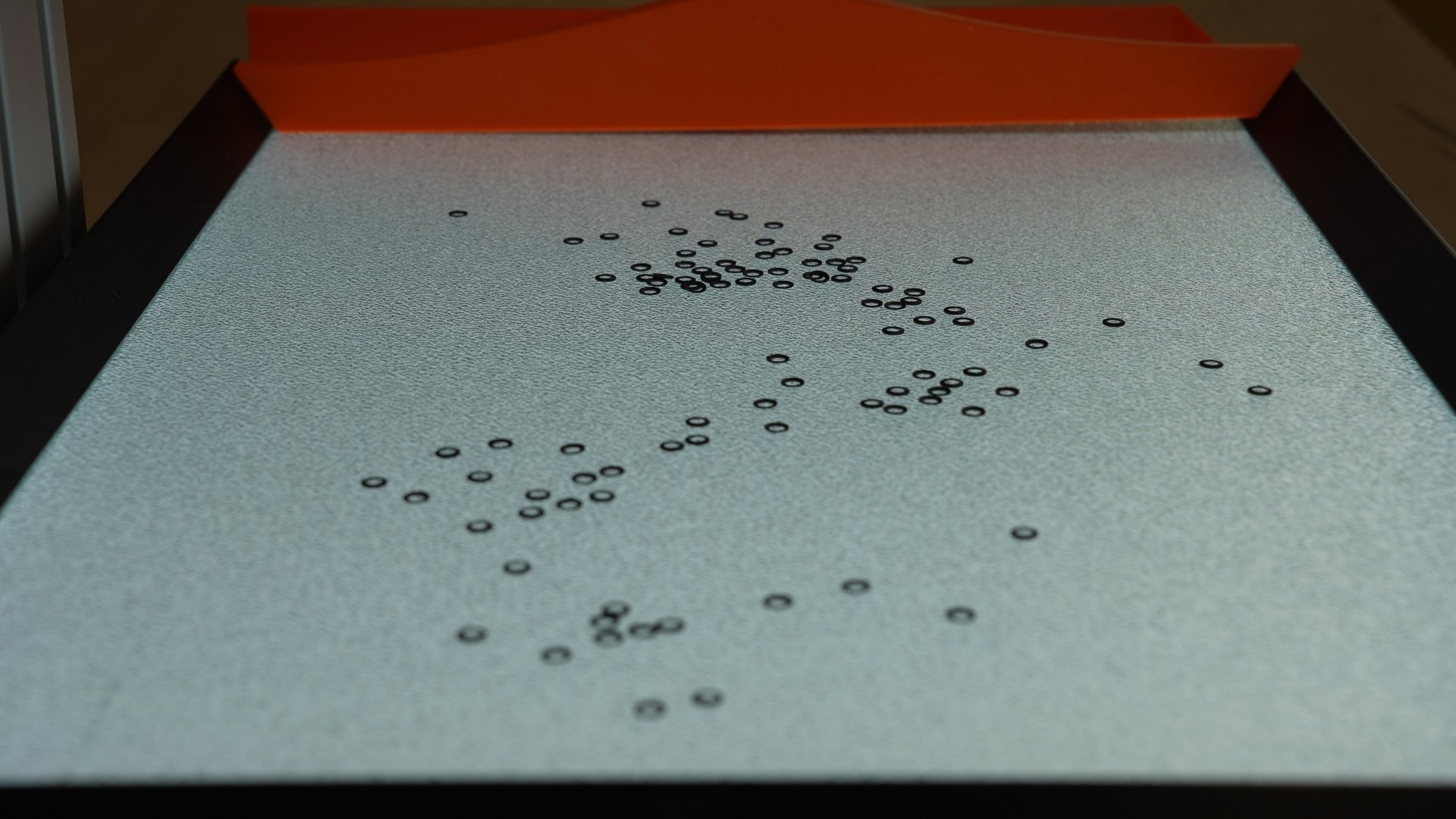

Unsere Zählsoftware erkennt zusammenhängende dunkle Bildbereiche auf der hellen Leuchtplatte. Für jede Teilesorte wird einmalig vom Anwender die durchschnittliche Größe pro Teil im System hinterlegt. Zur Bestimmung der Teileanzahl auf der Leuchtplatte teilt Nitpicker die Größe von jeder Gruppe durch die Größe des aktuell ausgewählten Teils und erhält somit die Anzahl von Teilen je Gruppe. Die Gesamtanzahl entspricht der Summe der Teile aller Gruppen. Pro Teil muss also lediglich ein einziger Parameter festgelegt werden!
Das Zählen mit Nitpicker geschieht immer sortenrein. Eine Mischung von Teilen kann nicht erkannt werden und führt gegebenenfalls zu falschen Ergebnissen. Unser System ist extrem genau, wenn die Teilegruppen auf der Leuchtplatte klein sind. Daher warnt Sie Nitpicker vor zu großen Gruppen, die dann zur Sicherheit nochmal manuell getrennt werden können. Das Zählen geschieht völlig unabhängig vom Gewicht, der Farbe oder der Beschaffenheit der Teile. Nur in sehr seltenen Fällen, z.B. bei extrem transparenten Teilen, kann es zu Problemen kommen. Extrem kleine Teile sind mit einem anderen Kameraobjektiv hingegen kein Problem. Einer unserer Kunden zählt 20.000 Teile auf einer DIN A5 großen Fläche.
Anwendungsbeispiele
Welche Teile sind geeignet?
Unser System eignet sich für nahezu alle Teile aus nahezu allen Branchen. Eine Übersicht über Teile, die unsere Kunden heute bereits erfolgreich zählen, finden Sie in unseren Anwendungsbeispielen.
